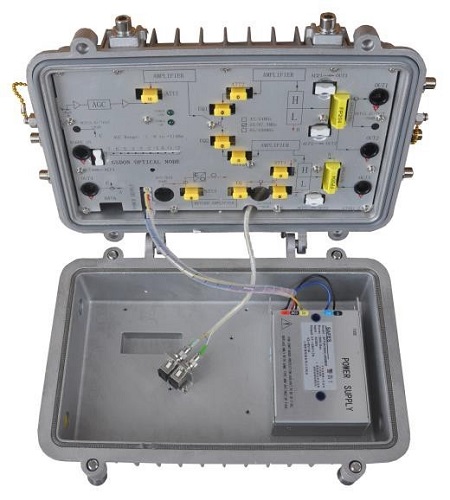

GSDON 型光工作站

產品描述

GSDON 是一款帶寬為 1GHz 的雙向光工作站，支持 DOCSIS3.0。
GSDON 采用砷化鎵功率倍增放大模塊，以確保好的 CTB 和 CSO 非線性失真指標。
GSDON 采用標準的 JXP 型插入式衰減片對全部衰減和均衡進行調節。
GSDON 是一款對有線電視分配網絡進行升級改造的理想產品，尤其適合 FTTB 網絡架構。

產品特性

? 1.0GHz 帶寬

? 砷化鎵器件

? 全部衰減和均衡的調節通過標準的 JXP 型插入式衰減片進行

? 射頻端口具有雷擊和浪涌電壓保護

? 雙路 112dBuV 高電平輸出

? 每路高電平輸出可通過一個二分配器配置成二路低電平輸出

? 具有光 AGC 功能，- 6 ～ + 1 dBm

? LED 指示輸入光功率，方便調試

? FP 或 DFB 反向激光器可選

? 射頻通道配置可選（1 或 2 路射頻放大，2 或 4 個射頻端口）

? 緊湊型設計，體積小

? 60VAC 獨立供電端口

電原理框圖

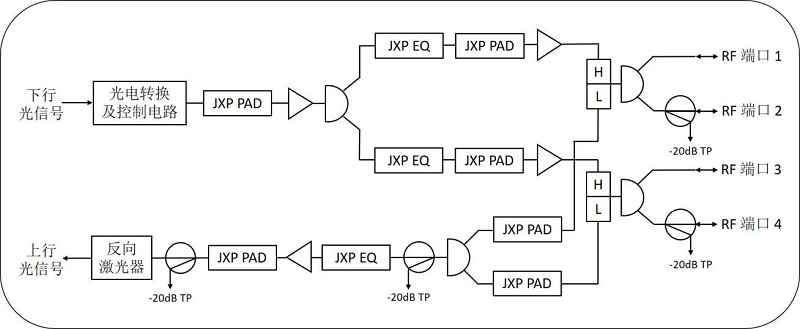

配置 1：正向二路射頻放大

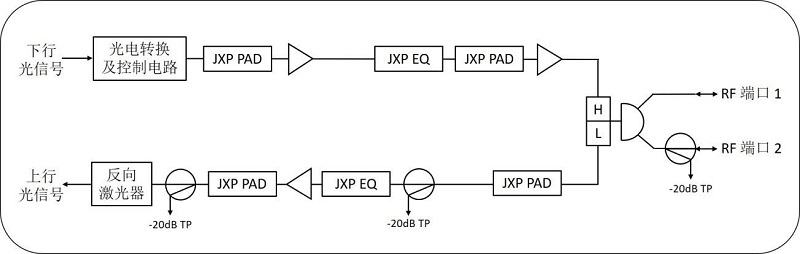

配置 2：正向一路射頻放大

技術規格

表 1. 正向通道部分規格

參數	單位	指標
光波長	mm	1290-1600
光AGC范圍	dBm	- 6 – + 1
光 AGC 控制能力	dB	± 1.0
射頻帶寬	MHz	87 – 1000
帶內平坦度	dB	± 0.75
參考輸出電平	dBuV	112 @ 單輸出口 108 @ 二分配雙輸出口
衰減可調范圍	dB	0 – 20（每檔 1dB）
均衡可調范圍	dB	0 – 20（每檔 1dB）
射頻反射損耗	dB	16
射頻測試端口	dB	-20
群時延	ns	20
CNR 1）	dB	51
CTB 1）	dB	65
CSO 1）	dB	60

表 2. 反向通道部分規格

參數	單位	指標
射頻帶寬	MHz	5 – 65（其它可選）
增益 2）	dB	21
帶內平坦度	dB	± 0.5
衰減可調范圍	dB	0 – 20（每檔 1dB）
均衡可調范圍	dB	0 – 10（每檔 1dB）
射頻反射損耗	dB	16
射頻測試端口	dB	-20
反向激光器	-	FP or DFB
反向激光器波長	nm	1310, 1550, 1610（其它可選）
反向激光器輸出功率	dBm	0 – 3（每檔 1dB）
NPR @ 30dB	dB	10（FP 激光器） 15（DFB 激光器）

表 3. 通用規格

參數	單位	指標
光連接器類型	-	SC/APC（FC/APC 可選）
光纖尾纜連接端口	吋	5/8
射頻連接器類型	-	F（母座，公制，英制可選）
60VAC 供電端口	-	F（母座，公制，英制或 5/8 孔可選）
供電電壓	VAC	60（其它可選）
功耗	W	45
尺寸（寬 x 高 x 深）	mm	310 x 220 x 125
重量	kg	3
工作溫度	?C	- 25 – + 65
儲存溫度	?C	- 55 – + 70
相對濕度	%	5 – 90（非冷凝）
防水防塵等級	-	IP67
抗浪涌電壓	kV	5（10/700ns）
端口最大過流能力	A	10（連續） 15（浪涌）

注:

1) 在失真性能測量時，輸出電平為 112 dBuV（單輸出口）或 108 dBuV（二分配雙輸出口），在 87 – 1000

MHz 輸出傾斜 9 dB。在 87 – 550 MHz 加載 59 個 PAL-D/K 模擬載波，在 550 – 1000 MHz 加載 QAM

數字載波，電平比模擬載波 -10 dB。

2) 在增益測量時，衰減和均衡插片均為 0 dB。.

3) 除非另有注明，技術指標反映的是在 20°C 條件下的典型指標。

訂貨信息

產 品描述	訂貨號
GSDON 型光站，二路射頻放大，雙向配置，SC/APC，公制 F 頭，60VAC 供電，FP 激光器，1310nm 波長， 0dBm 輸出功率	GSDON-21-SA-MF-60-F130
GSDON 型光站，一路射頻放大，雙向配置，SC/APC，英制 F 頭，220VAC 供電，歐標電源線插頭，DFB 激光器，1550nm 波長，3dBm 輸出功率	GSDON-11-SA-BF-2E-D153
GSDON 型光站，一路射頻放大，單向配置，FC/APC，公制 F 頭，220VAC 供電，國標電源線插頭	GSDON-10-FA-MF-2C
GSDON 型光站，其它可選	GSDON-ab-cc-dd-ee-fggh a ─ 正向射頻放大電路 1 – 1 路射頻放大 2 – 2 路射頻放大 b ─ 反向通道 0 – 單向光站，無反向通道 1 – 雙向光站 cc ─ 光連接器類型 SA – SC/APC FA – FC/APC dd ─ F 型連接器類型 MF – 公制 BF – 英制 ee ─ 供電電壓，電源線插頭 1A – 110VAC，美標電源線插頭 2C – 220VAC, 國標電源線插頭 2E – 220VAC, 歐標電源線插頭 60 – 60VAC, F 型連接器或 5/8 吋孔 f ─ 反向激光器 F – FP 激光器 D – DFB 激光器 gg ─ 反向激光器波長 13 – 1310 nm 15 – 1550 nm 16 – 1610 nm CWDM 波長可選 h ─ 反向激光器輸出功率 0 – 0 dBm 1-1 dBm 2-2 dBm 3-3 dBm
